SolidWorks如何画铰制孔螺栓二维工程图?

　　SolidWorks怎么画铰制孔螺栓二维工程图?

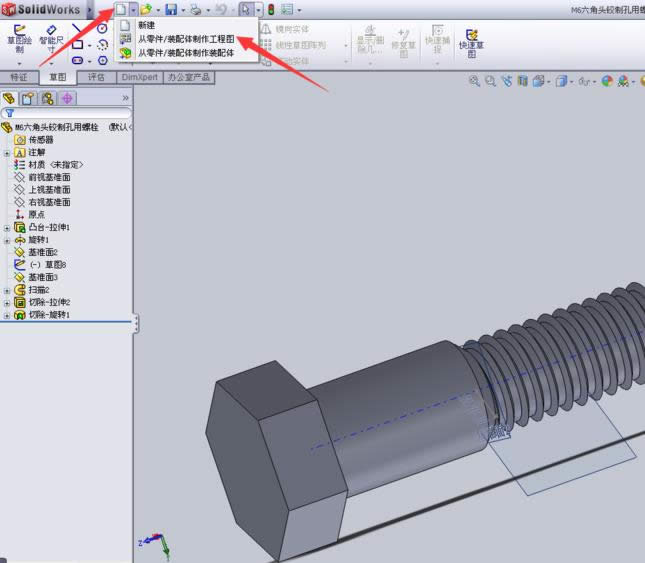

　　1、点击空白页【新建】图框右边下拉箭头，选择【从零件/装配图制作工程图】

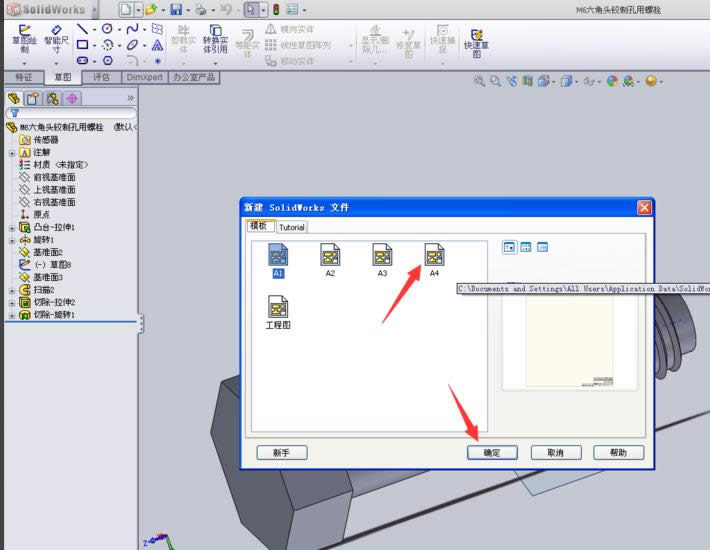

　　2、选择【A4】工程图，点击【确定】，进入工程图编辑

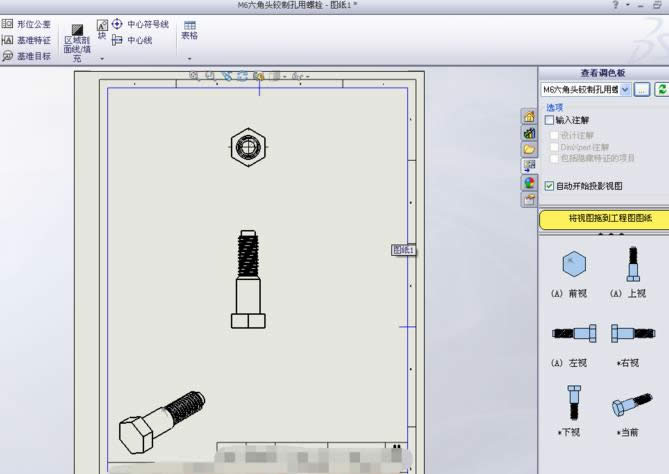

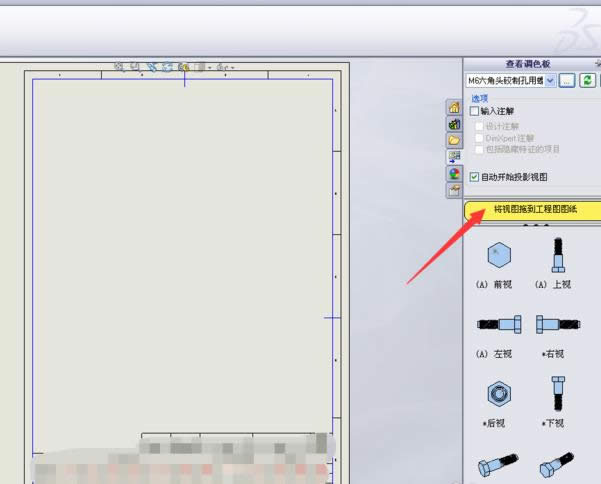

　　3、可以看到右侧【将视图拖到工程图图纸】，将其中【上视】、【后视】和【等轴测】三个视图移到图纸上，发现相对图纸来说，视图占比太小，不美观

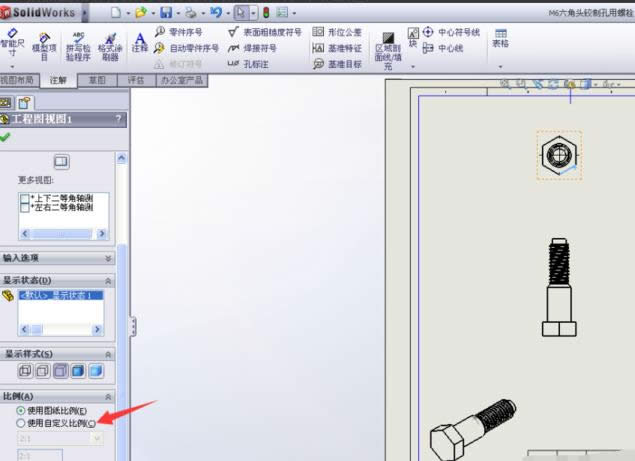

　　4、点击图纸中【后视】图，在左边参数设定框中，找到【比例】/【使用自定义比例】

　　5、选择【用户定义】，设定【4:1】的比例，视图变大，图纸整体美观多了

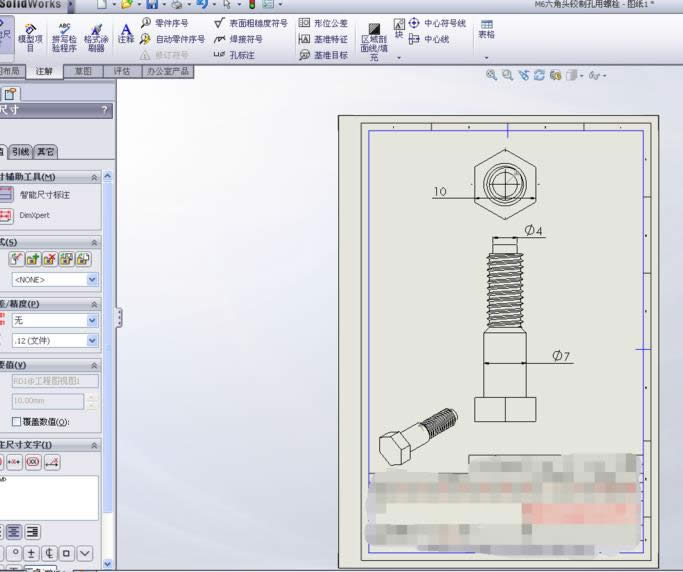

　　6、选择【智能尺寸】，将图中一些重要尺寸标出，完成之后保存图纸。
