如何用solidworks绘制滚花零件

　　1、打开solidworks软件，打开需要做滚花的零件。小编做了一个圆环跟大家演示滚花的制作方法。

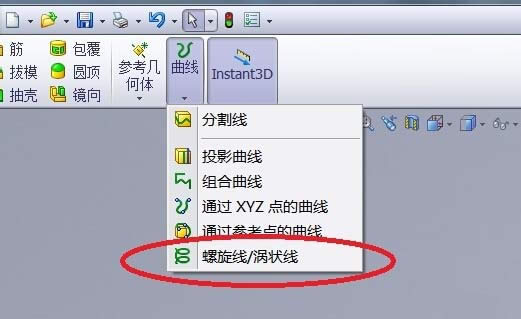

　　2、贴着需要生成滚花的面，做一条螺旋线 。首先找到 螺旋线命令

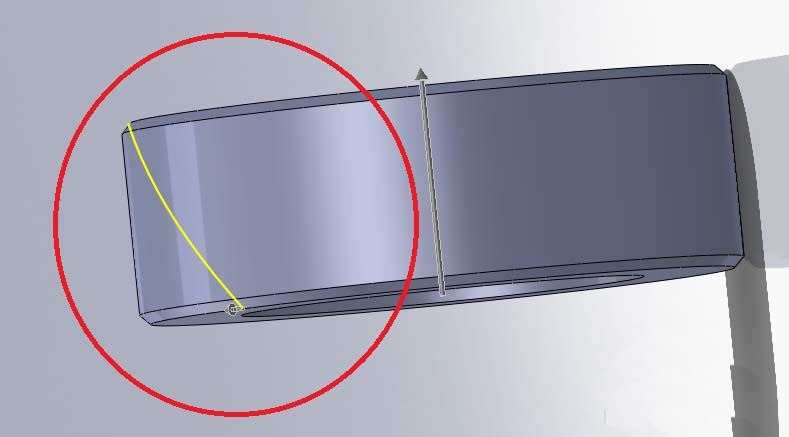

　　3、如图做一条紧贴侧面的螺旋线 ，这条螺旋线是作为拉伸切除的引导线

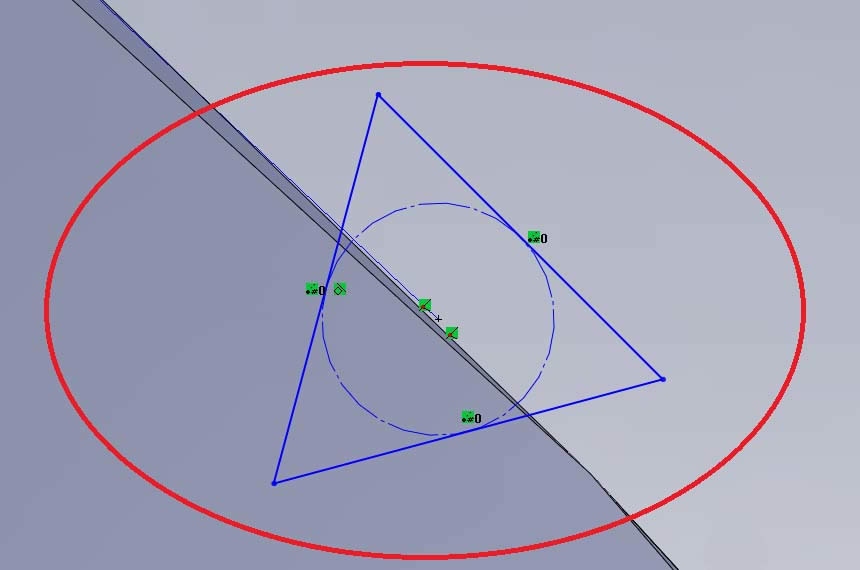

　　4、再做一个拉伸切除的轮廓草图，如图所示

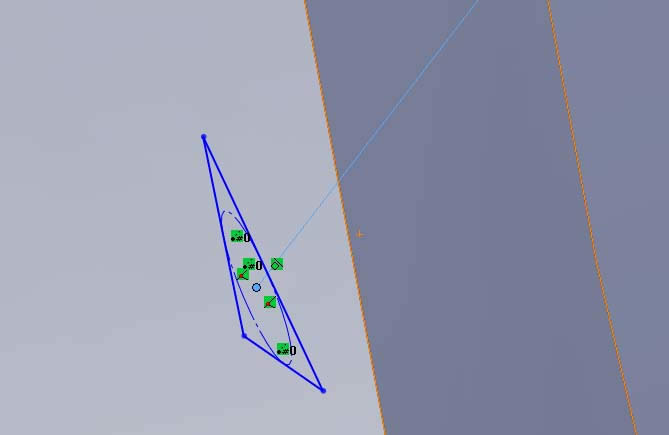

　　5、螺旋线的一端在三角形所在的平面内

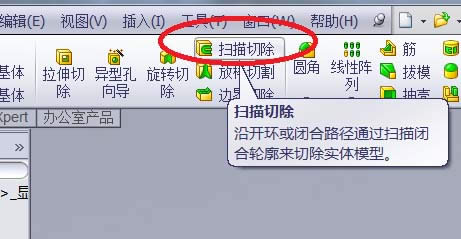

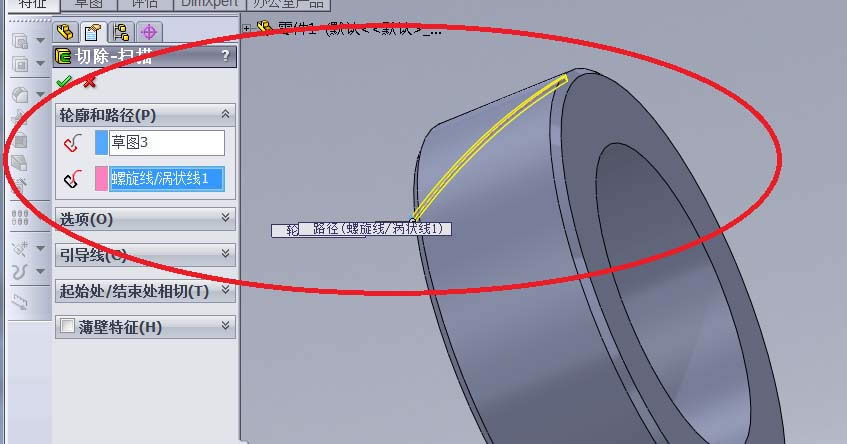

　　6、扫描切除

　　7、填好信息后的预览

　　8、同样的方法再做一条相反的 。完成后的效果

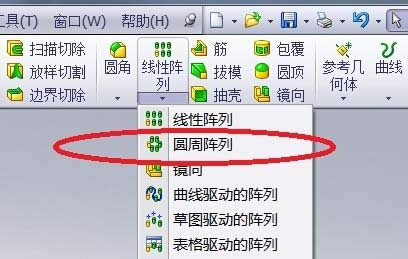

　　9、圆周阵列

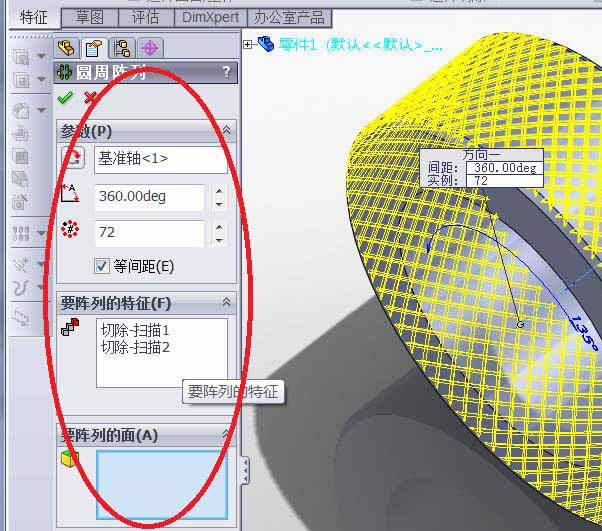

　　10、填好数据后的预览，小编阵列了72个

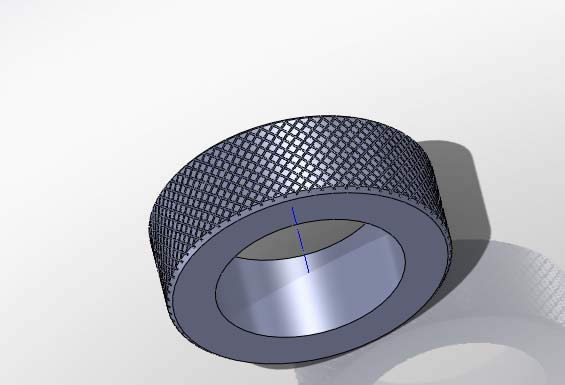

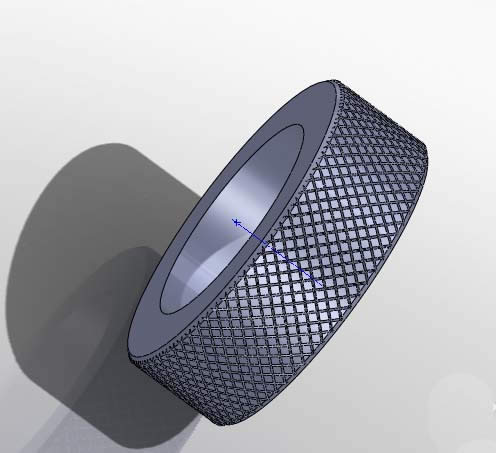

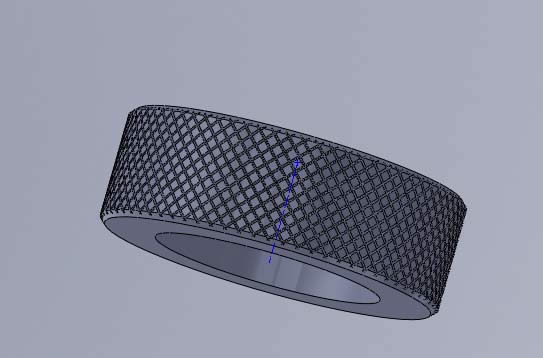

　　11、完成后的效果
