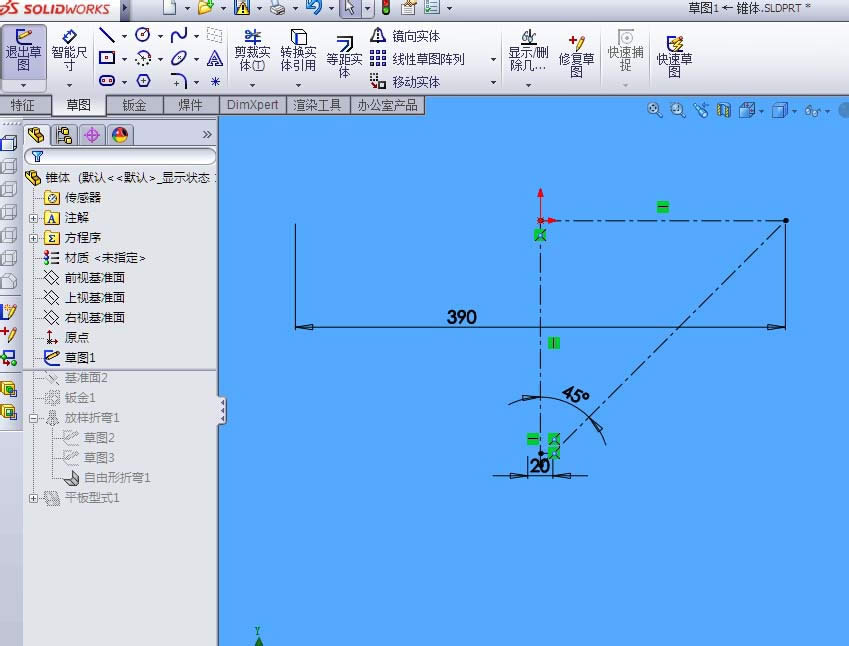

　　1、打开solidworks软件，选择基准面，绘制如下草图。

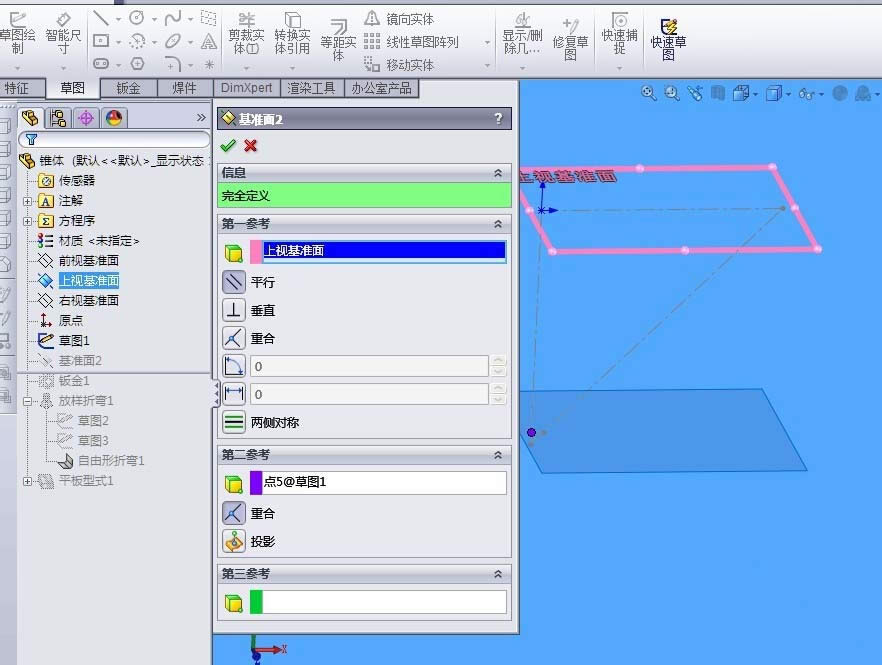

　　2、建立基准面，以下面20处建立基准面

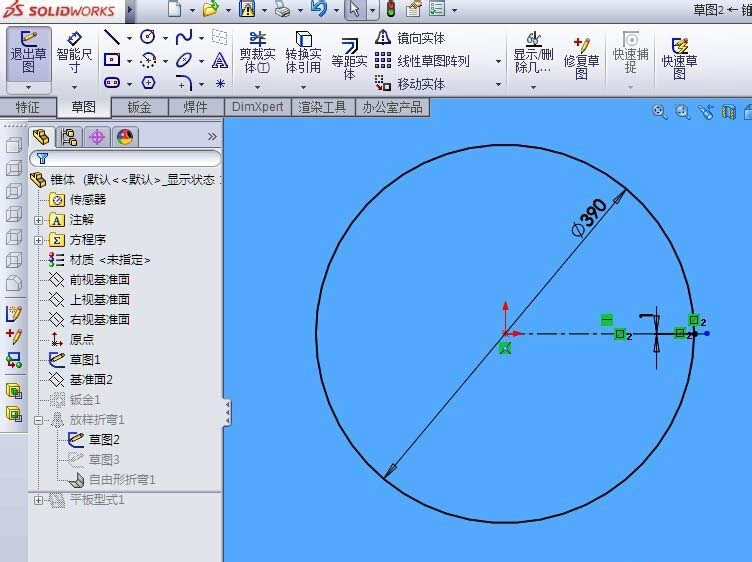

　　3、选择上视图为基准面，点击绘制草图，绘制一个圆留有开口。因为一个闭合的草图无法生成钣金

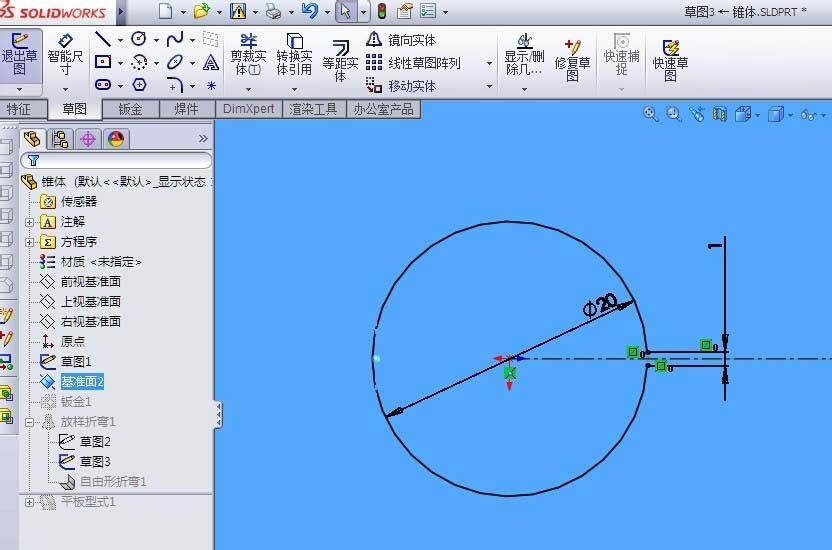

　　4、选择基准面2，在基准面2上绘制草图。绘制一个圆留有开口，因为一个闭合的草图无法生成钣金

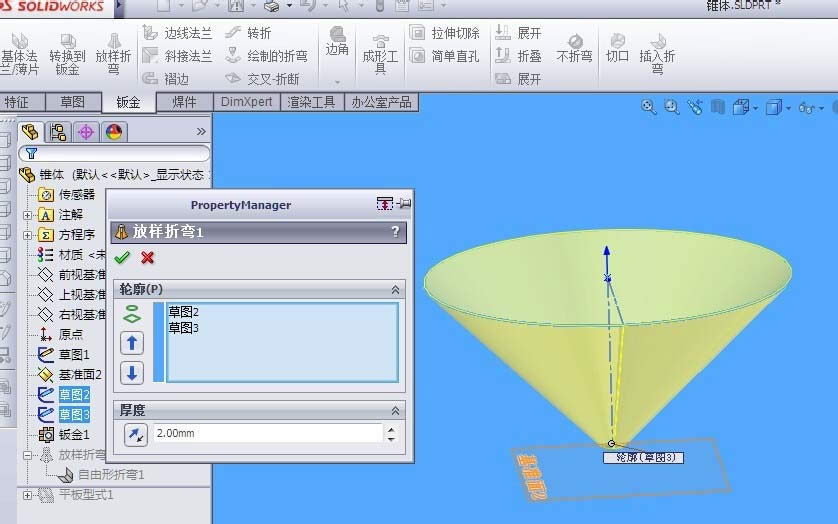

　　5、选择钣金中的放样命令，然后选择两个草图。

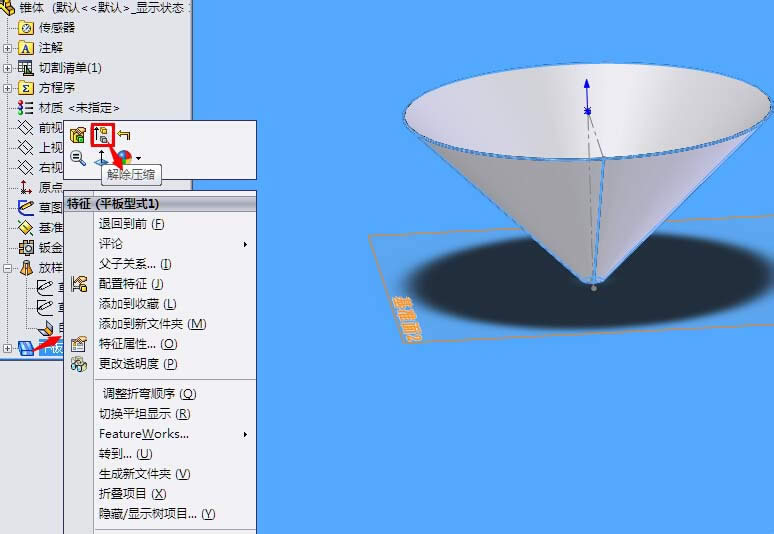

　　6、在特征树中选择平板形式，点击右键并选择解除压缩命令

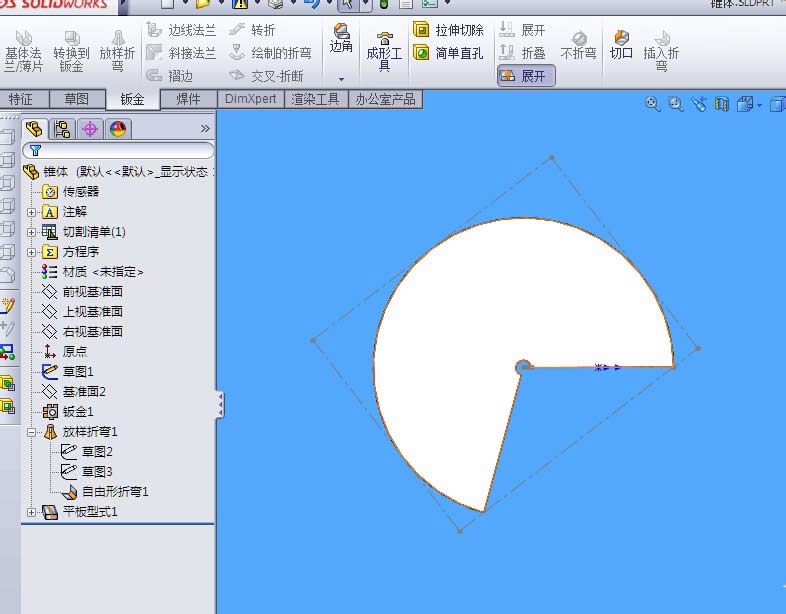

　　7、圆锥体展开如图所示
