CATIA中如何创建人体模型

　　利用CATIA做人机工程，首要是明白如何在CATIA中建立人体模型。

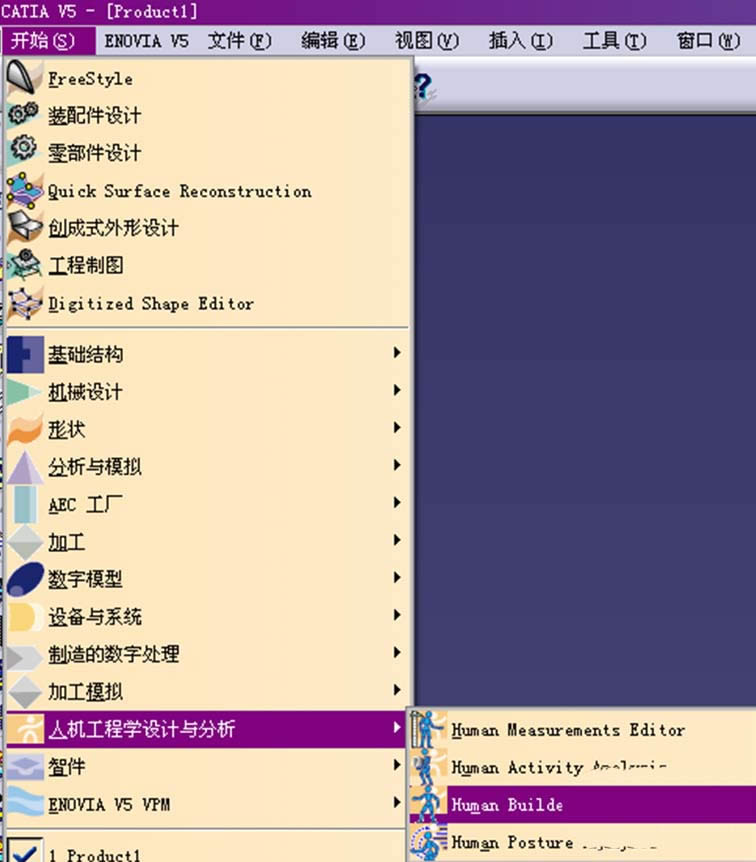

　　1、打开CATIA，进入“人机工程学设计与分析”模块下边的“Human Builder”模块。如下图。

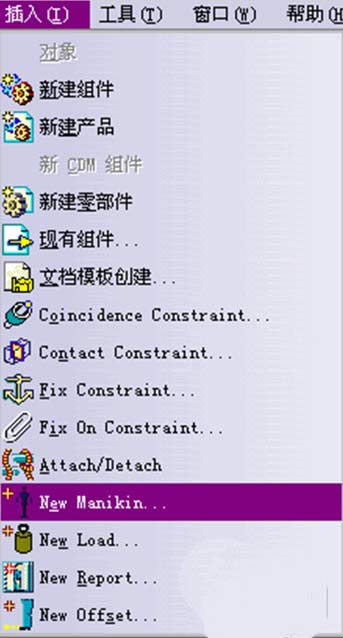

　　2、进入模块后，在“插入”选项卡中选择“New manikin...”命令，如图，单击进入。

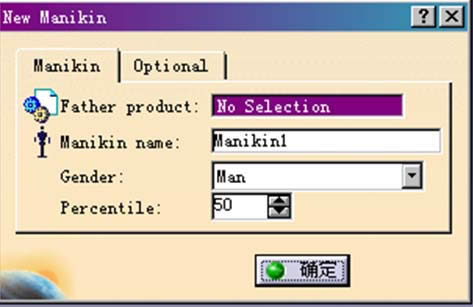

　　3、在弹出对话框中设置如下：

　　1)插入人体模型的产品

　　2)人体性别

　　3)人体百分位

　　以上设置完成后点击确定。

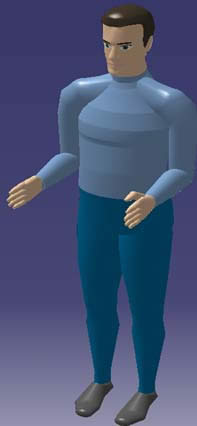

　　4、即可生成如下图示的人体模型。有了人体模型，即可进行后续的设计分析等。
